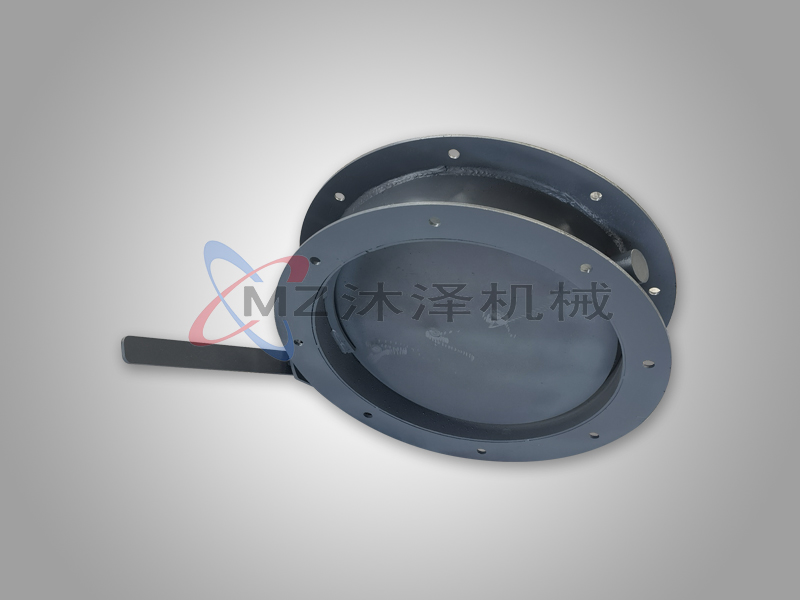

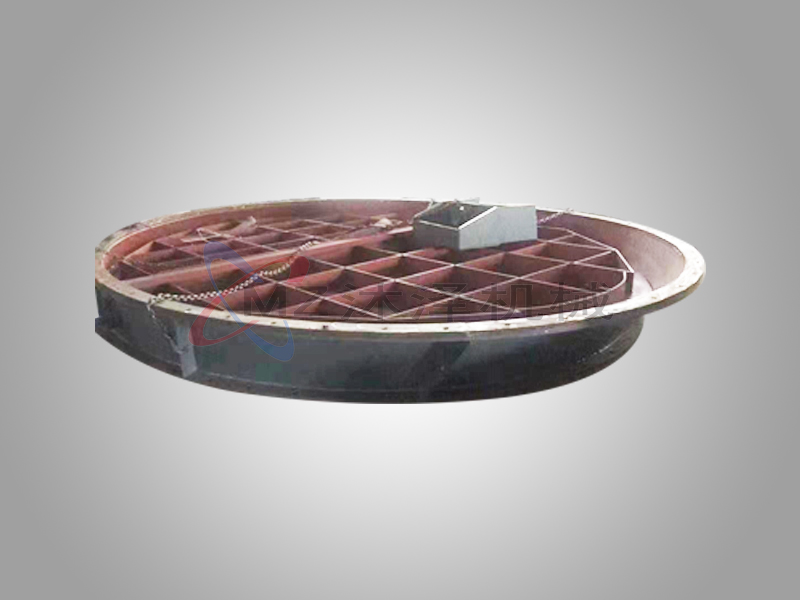

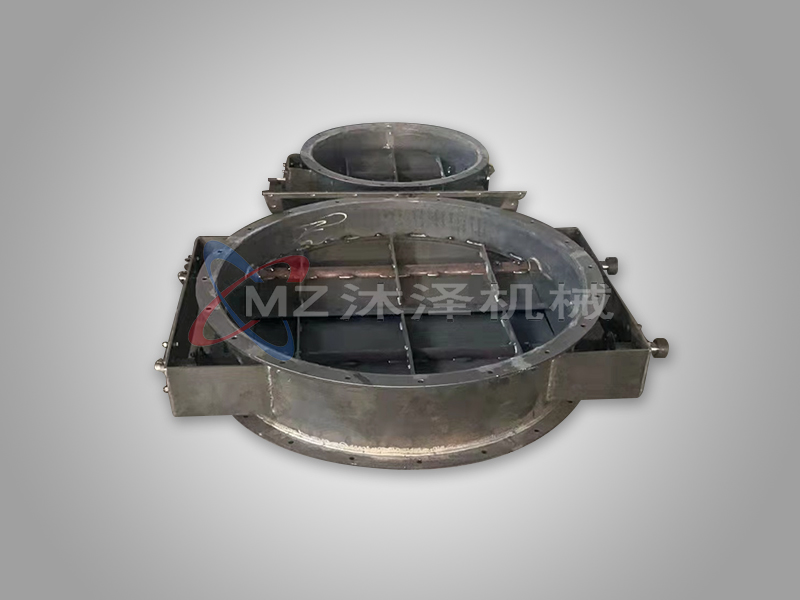

名稱:蝶閥(手動、電動、氣動均可)
用途:本蝶閥與電動執行機構配套使用,廣泛應用于石油、化工、冶金、電站等工業生產過程的自動調節和遠程控制。特別適用于低壓差,大流量的氣體管道。
特點:此閥門具備安裝方便、操作簡單、維修率低等特點。
型號與規格:
公稱通徑DN (Nominal diameter) | 50 | 80 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
額定流量系數C (Rated flow coefficient) | 85 | 220 | 340 | 530 | 770 | 1360 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 |
配用電動執行 機構 With electric actuators | 型號Type | DKJ-210 | DKJ-310 | DKJ-410 | |||||||||
力矩Torque(Nm) | 100 | 250 | 600 | ||||||||||
電源電壓power voltage | 380V或220V 50HZ (380V or 220V 50HZ) |
600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
12200 | 16600 | 21700 | 27100 | 34000 | 49600 | 66600 | 87000 | 111000 | 136000 | 164600 | 196000 | 230000 | 266600 | 306000 |
DKJ-510 | DKJ-610 | DKJ-710 | ||||||||||||
1600 | 2500 | 6000 | ||||||||||||
380V或220V 50HZ (380V or 220V 50HZ) |
